СЕКЦИОННЫЕ ВОРОТА - АВТОМАТИЧЕСКИЕ ВОРОТА

Цены на автоматические секционные ворота

Секционные гаражные ворота

Утепленные секционные ворота нового поколения, позволившие решить проблему тепла и доказавшие, что ворота гаража могут быть такими же теплыми, как и стены.Не случайно во всем цивилизованном мире наибольшей популярностью пользуется именно этот тип ворот.





Благодаря своим конструкционным особенностям, секционные ворота обладают многими преимуществами по сравнению с другими типами ворот. Секции ворот наполнены пенополиуретаном и уплотняются резиновым профилем, что обеспечивает высокую степень теплоизоляции. Применение шарикоподшипников обеспечивает плавность и мягкость хода, а наличие торсионной пружины позволяет скомпенсировать вес ворот, что дает возможность легко поднимать и опускать их вручную.

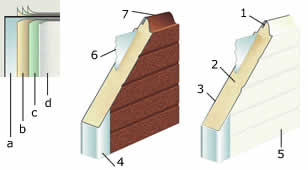

Конструкция секции ворот типа "sandwich"





Конструкция секционных ворот

  • Преграда от холода", отделяющая внешнее, замерзающее, металлическое покрытие от внутреннего
  • Термоизоляционный слой полиуретана (R=2.32)
  • Покрытое полиэфиром, гальванизированное стальное покрытие:
    1. прокатный стальной лист
    2. слой цинка, покрытый способом глубинного горячего гальванизирования
    3. слой фосфата
    4. полиэфирное покрытие
  • Оковка сегмента
  • Полосовый (или филинговый узор)
  • Внутренние стальные полосы
  • Межсегментная уплотняющая прослойка

верхнее уплотнение

нижнее уплотнение

боковое уплотнение

межсегментное уплотнение



Особенности установки



А - ширина проема
B - высота проема
Cl, Cr - расстояние от края проема до боковой стены
Н - расстояние от верха проема до потолка
D - глубина гаража



При планировании установки ворот следует учитывать следующее:



  • Глубина гаража D должна быть не менее B+800 мм
  • Расстояние от края проема до стены Cl или Cr должно быть не менее 150 мм
  • При высоте H от 150 мм до 300 мм используется схема монтажа с пониженным подъемом
  • При высоте H более 500 мм используется схема монтажа с повышенным подъемом

















стандартный подъем

пониженный подъем

повышенный подъем

вертикальный подъем
